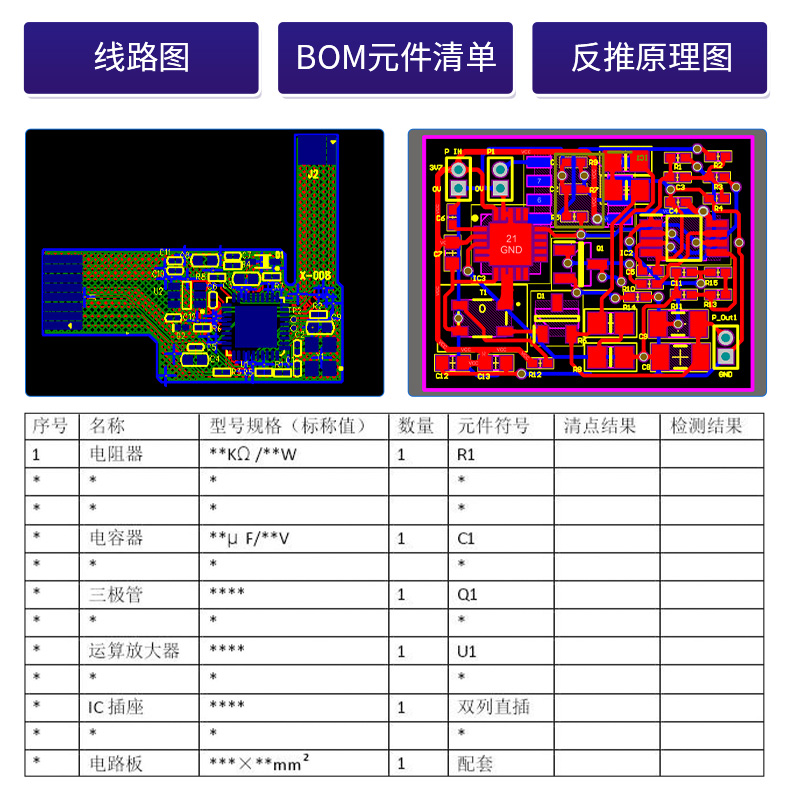

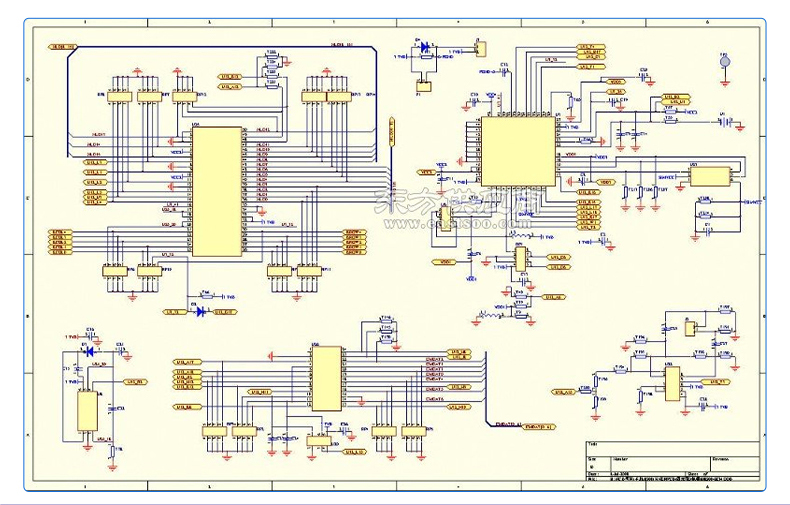

  • 抄板服务

制程能力表

序号项目类别制程能力备注
1成品板层数软板聚酰亚胺1~4层
2材料基材类型聚酰亚胺聚酯



规格12.5um25um



纯铜箔规格12um18um25um35um70um
覆盖膜类型聚酰亚胺聚酯


规格12.5um25um50um


粘贴胶类型压敏胶热固胶

规格12.5um25um12.5um25um

类型耐高温胶双面胶导电胶
规格50um100um50um100um100UM
补强类型PI补强（不含胶）
规格75/100/125/150/175/200/225/250um
类型FR-4补强（不含胶）
规格0.1~1.5mm
类型钢片
规格0.1~0.5mm
3成品板尺寸拼版尺寸**250*350mm
最小250*140mm(250mm方向最多拼60pcs)
厚度公差厚度10.051~0.185mm公差：
±0.03mm单面板
厚度20.111~0.300mm
±0.05mm双面板
厚度3按层数计算
多层板
4孔径和尺寸冲孔孔径孔径大小偏差±0.05mm
位置精度偏差±0.03mm
钻孔孔径镀通孔公差±0.05mm
非镀通孔公差
钻孔孔径**直径6.5mm
最小直径0.1mm
激光成孔0.1mm
孔位公差±0.10mm
双面板最小过孔孔径直径0.1mm
双面板最小过孔焊盘宽度1.0mm
5铜厚和绝缘层厚度底铜厚度**2OZ（70um)
镀铜厚度最小1/3OZ（8um)
**40~55um电池类产品
基材的绝缘层厚度**25um
最小12.5um
镂空产品铜箔厚度最小1OZ（36um)
6线路蚀刻公差±0.02mm
蚀刻因子＞2.5
总PITCH手指长度为0~35mm时，公差：±0.07mm
手指长度为36~65mm时，公差：±0.07~0.1mm
导线与导线相对位置公差±0.07mm特殊能力：±0.03mm
导线到产品外形±0.2mm特殊能力：±0.05mm
单双面板及多层板最小线宽/线距2OZ   0.20/0.20mm     公差：±0.02mm

1OZ   0.13/0.13mm     公差：±0.02mm

1/2OZ   0.07/0.07mm   公差：±0.015mm

1/3OZ   0.05/0.05mm   公差：±0.015mm特殊能力：0.045/0.045mm
7覆盖膜加工开窗形状公差钢模±0.1mm特殊能力：±0.07mm
刀模±0.3mm特殊能力：±0.2mm
激光切割±0.15mm特殊能力：±0.1mm
开窗最小圆孔钻孔加工直径0.5mm特殊能力：0.35mm
开窗最小方形开窗口尺寸钢模加工0.8*0.8mm特殊能力：0.6*0.6mm
开窗位置公差钢模加工±0.1mm特殊能力：±0.08mm
覆盖膜定位精度
±0.15mm特殊能力：±0.05mm
溢胶尺寸常规：＜0.07mm特殊能力：≤0.05mm
最小溢胶范围溢胶占焊盘面积:≤20%
8贴合与装配   加工覆盖膜与PAD贴合位置公差±0.15mm
压敏胶贴合位置公差±0.15mm
补强贴合位置公差±0.15mm
补强到外形边公差±0.15mm特殊能力：±0.1mm
9表面处理电镀镍金NI厚2~5um
AU厚≥0.03um
沉镍金NI厚1~3um
AU厚≥0.03um
其他OSP

10丝印阻焊油墨厚度大小15±5um
感光油墨开窗形状公差±0.05mm特殊能力：±0.04mm
感光油墨开窗位置公差±0.05mm
字符最小线宽0.13mm
间距0.2mm特殊能力：0.15mm
字符偏移公差±0.3mm
字符高度大小≥1.0mm特殊能力：0.8mm
11外形外形尺寸公差钢模±0.1mm特殊能力：±0.06mm精密钢模
刀模±0.3mm特殊能力：±0.2mm蚀刻刀模
激光切割±0.15mm特殊能力：±0.1mm
锣型±0.10mm
金手指到FPC边缘公差±0.07mm
外形尖角允用过渡圆角R≥0.15mm
外形中最小的槽及突耳钢模≥1.0mm特殊能力：≥0.8mm
L≤100mm外形公差±0.15mm
100＜L≤200外形公差±0.2mm特殊能力：±0.15mm
L≥200mm外形公差±0.3mm特殊能力：±0.2mm
外形最小孔径直径0.2mm公差
±0.05mm
孔中心到外形间距≥0.7mm特殊能力：≥0.4mm
孔到孔间距模冲公差±0.15mm
钻孔公差±0.05mm
12产品电性能测试电压200V
绝缘测试阻抗≥20MΩ
导通测试阻抗≤50Ω
成品板阻抗值公差±15Ω特殊能力：±10Ω
                    深圳市创兴快捷科技有限公司
                   Shenzhen Chuangxing Quick Technology Co., Ltd
主 流 程 卡
本厂型号：RX-0004P1A0客户编号：008客户型号：SHYHTA2F(软板)出货日期：
制作工艺：抗氧化订单数量：
库存数量：
投料良率：
材料名称材料名称材料规格（UM)拼板尺寸(MM)开料数量操作员
基材单面红化 一对一35/25250*250=111PCS/PNL

正面覆盖膜白色覆盖膜50UM250*250=111PCS/PNL






















序号工艺流程工 艺 说 明数 量
完成
时间
负责人首件确认备 注
签名签名
1开料单面基材




2烘烤150±10℃，120分钟




3钻孔
最小钻孔尺寸:ф0.25mm    钻孔文件：
RX-0004P1A0.F1.DRL（铜面向上）





4检验按照品质标准判定




5表面处理





6铜面压干膜





7曝光/显影使用菲林型号:   RX-0004P1A0   GTL




8线检
线宽：0.3±0.02mm
线距:0.17±0.02mm





9蚀刻/剥膜





10线检
线宽：0.3±0.02mm
线距:0.17±0.02mm





11表面处理





12贴铜面覆盖膜按孔以及蚀刻C线对位贴合(贴合时不可盖焊盘)




13压合/固化





14丝印字符
使用：RX-0004P1A0 GTO
网版热固黑色油墨





15烘烤





16表面工艺抗氧化




17测   试目测开短路




18分 条按剪切线及孔一分为3




19冲   切钢模   模具编号：RX-0004P1A0    -W-H   TL面向下




20FQCFPC总厚度： 0.13+/-0.03MM




21FQA





22包装入库连片出货   37PCS/SET




备注：
拟制：

审核：

批准：
日期：

日期：

日期：
